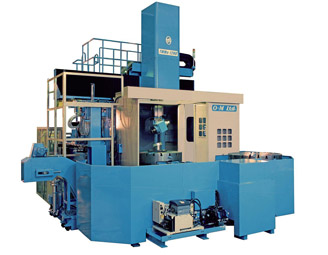

TMMe 五軸立車代表機型
TMMe系列 五軸立車的代表
X Y Z三軸控制+C軸工作臺任意分度，配上OM自有360度回轉的B軸控制角度頭，立式車削中心的5軸精品。
標準配置：
- 手動四爪卡盤工作臺
- 40把刀具ATC
- 防護罩
- 標準刀座 1把
- 維護保養工具
- 基礎地腳
- 自動強制潤滑系統
- CNC系統 （FANUC 31iT）
- 排屑器
- 冷卻液系統
- 工作照明
- 三色信號燈
- X軸伸縮防護罩
- 電氣備件
- 橫梁定位裝置
- 工作臺潤滑油冷卻系統
- 自動斷電保護
選配項：
- 對刀儀
- 操作面板增高
- 油壓3爪卡盤工作臺
- 油壓卡盤高低壓切換
- 油壓6爪卡盤工作臺 （連動3+3）
- 最大旋徑增大
- 工作臺電機功率增大
- ATC刀庫工具數增加
- 交換工作臺APC
- X軸光柵尺
- Z軸光柵尺
- 插床加工功能
- OM制造強力直角彎頭
| 項目 | 單位 | TMMe-10N | TMMe-12N | TMMe-16N | TMMe-20N | TMMe-25N |
|---|---|---|---|---|---|---|
| 工作臺直徑 | mm | φ1100 |
φ1250 |
φ1600 |
φ2000 |
φ2500 |
| 最大車削直徑 | mm | φ1450 | φ1600 | φ2000 | φ2400 |
φ3000 |
| 最大回轉直徑 | mm | φ1450 | φ1600 | φ2000 | φ2400 |
φ3000 |
| 最大車削高度 | mm | 800 | 1400 | 1600 | 2100 |
2400 |
| 最大承載重量 | Kg | 2000 | 8000 | 10000 | 15000 |
20000 |
| 最大扭矩 | N.m | 9341 | 13261 | 16878 | 22378 |
28732 |
| 最大切削力 | N | 25000 | 25000 | 25000 | 25000 |
25000 |
| 滑枕行程 | mm | 600 | 1000 | 1000 | 1000 |
1000 |
| ATC刀庫容量 | 把 | 40 | 40 | 40 | 40 |
40 |
| 工作臺回轉速度 | rpm | 4~600 | 2~400 | 1.6~300 | 1.3~200 |
1～160 |
| 橫梁上下移動量 | mm | 固定 | 固定 | 600 | 1000 |
1200 |
